Сильфонный КиП клапан A10.0
Сильфонный клапан запорный (манометрический) КиП А10.0, типоразмеры от DN8 до DN15, давление до PN250, рабочая температура до 350°С.
Приложение
- Рабочая среда: радиоактивная вода, водяной пар и все остальные рабочие среды в герметичных и негерметичных зонах атомных электростанций.
- Применение: атомная и химическая промышленость.
- Сейсмостойкость: I-вы класс, съгласно IEC 980, IEEE 382, EN 60068-2-6;
- Класс безопасности: 2-рои , согласно НП-068-05, НП-001-15.
Техническое описание

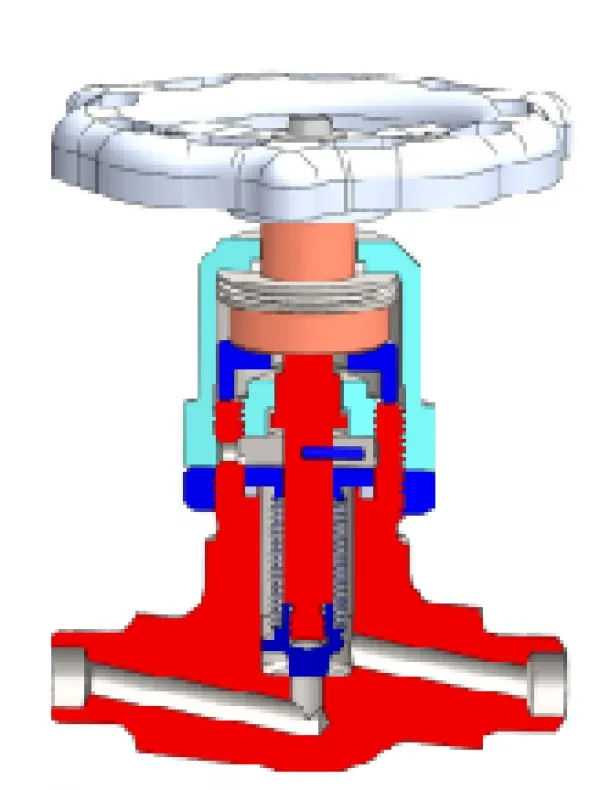

- Клапан A10.0 выполнен с монолитным корпусом, внутри которого расположен сильфонный узел с закрывающим диском и шпиндель.
- Корпус изготовлен из ковки нержавеющей, коррозионностойкой марки стали W№1.4541 / X6CrNiTi18-10.
- Запорный диск вместе с сильфонным узлом изготовлены из нержавеющей стали
- пиндель изготовлен из специальной жаропрочной и кислотостойкой стали.
- Присоединение осуществляется стыковой сваркой типа «BW» в соответствии с DIN, GOST, ČSN.
- Контроль сварных соединений осуществляется рентгеновским (ультразвуковым) анализом.
- Клапан управляется ручном маховиком.
- Испытнаия клапанов A10.0 проводятся в соответствии со стандартами на арматуру, предназначенную для атомных электростанций, или в соответствии с условиями работы и требованиями заказчика.
- Клапаны A10.0 могут быть установлены в любом положении, но при установке необходимо соблюдать маркировку (стрелка), показывающую направление движения жидкости (рабочей среды).
- Ходовая гайка с подшипником, гарантирующая длительный цикл работы без обслуживания и ремонта.
- Унифицированная конструкция от DN8-15, обеспечивающая возможность более низкой стоимости запасных частей.
