Сильфонные клапаны A10 , A11
Сильфонные клапаны, А10-запорный, А11-регулирующий, типоразмеры от DN10 до DN40, давление до PN250, рабочая температура до 350°С.
Приложение
- Рабочая среда: радиоактивная вода, водяной пар и все остальные рабочие среды в герметичных и негерметичных зонах атомных электростанций
- Применение: атомная и химическая промышленность.
- Сейсмостойкость: I-вы класс, согласно IEC 980, IEEE 382, EN 60068-2-6;
- Класс безопасности: 2-рой, согласно НП-068-05, НП-001-15.
Техническое описание

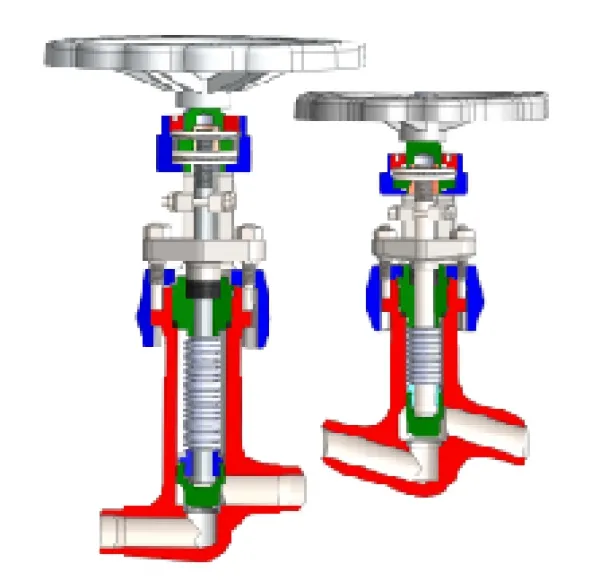

- Сильфонные клапаны А10 и А11 выполнены с монолитным корпусом, внутри которого расположен сильфонный узел с закрывающим диском и шпиндель.
- Корпус изготовлен из ковки, а крышка – из точного литья.
- Седла корпуса и диска сварены из износостойкого твердосплавного материала.
- Шпиндель изготовлен из специальной жаропрочной и кислотостойкой стали.
- Присоединение осуществляется стыковой сваркой типа «BW» в соответствии с DIN, GOST, ČSN.
- Контроль сварных соединений осуществляется рентгеновским (ультразвуковым) анализом.
- Управление клапанов A10 и A11 осуществляется:
- Ручное: - ручное рулевое колесо.
- Электромеханическое: - с электроприводом в соответствии с требованиями условий работы и требованиями заказчика. - Испытнаия сильфонных клапанов проводятся в соответствии со стандартами на арматуру, предназначенную для атомных электростанций, или в соответствии с условиями работы и требованиями заказчика.
- Клапаны А10 и А11 могут быть установлены в любом положении, но при установке необходимо соблюдать маркировку (стрелка), показывающую направление движения жидкости (рабочей среды).
- При установке клапана, оснащенного электроприводом, необходимо соблюдать требования по монтажу, указанные производителем электропривода.
- Ходовая гайка имеет два подшипника гарантирующие длительный рабочий цикл без обслуживания или ремонта.
- Унифицированная конструкция обеспечивает возможность снижения затрат на запасные части за счет комбинирования поковок и отливок разных размеров.
