Клапаны V46.2, V40.2
Клапаны высокого давления, V46.2-запорный, V40.2-регулирующий, самоуплотняющаяся крышка, размеры от DN10 до DN65, давление до PN400, рабочая температура до 650°С, согласно требованиям Европейской Директивы 2014/68/EU для оборудования под давлением.
Приложение
- Рабочая среда: вода, водяной пар (перегретый пар) и другие неагрессивные жидкости и газы.
- Применение: классическая и атомная энергетика; химическая промышленость.
- Сейсмостойкость: I-вы класс, согласно IEC 980, IEEE 382, EN 60068-2-6.
- Класс безопасности: 3-ий , согласно НП-068-05, НП-001-15.
Техническое описание

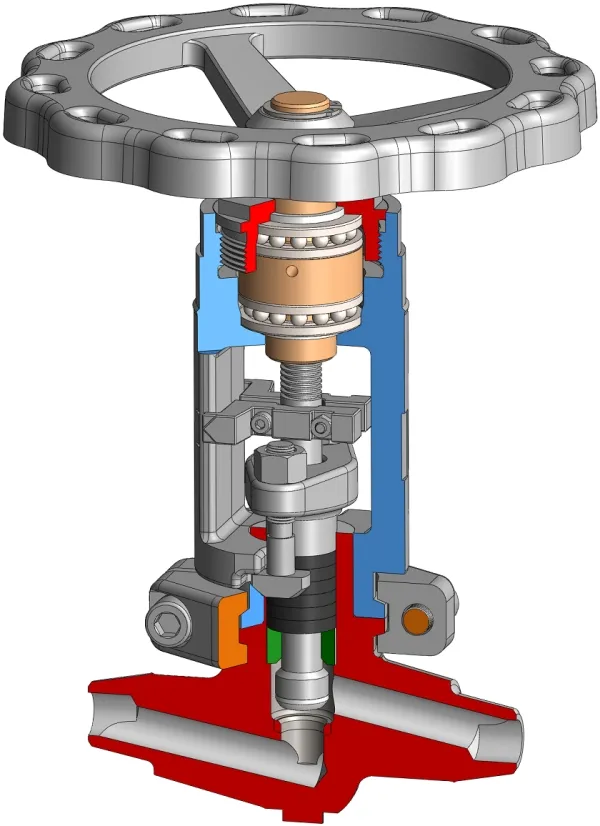

- Клапаны V46.2 и V40.2 имеют монолитный корпус, внутри которого расположена втулка- обратный затвор из нержавеющей стали.
- Корпус изготовлен из ковки, а крышка – из точного литья.

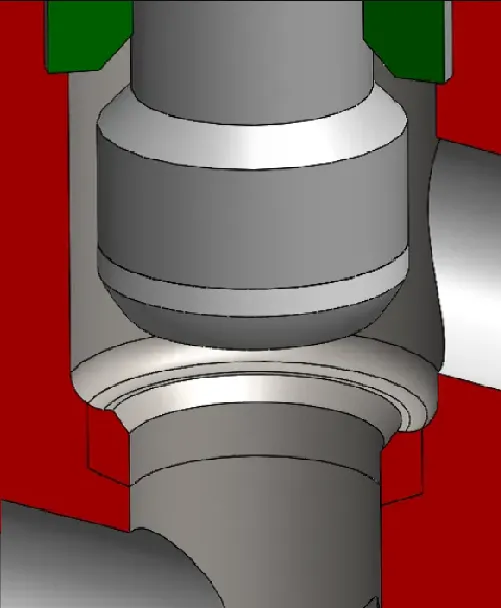

- Седла корпуса и шпинделя (диска) сварены из износостойкого твердого сплава.
- Шпиндель изготовлен из специальной жаростойкой стали.

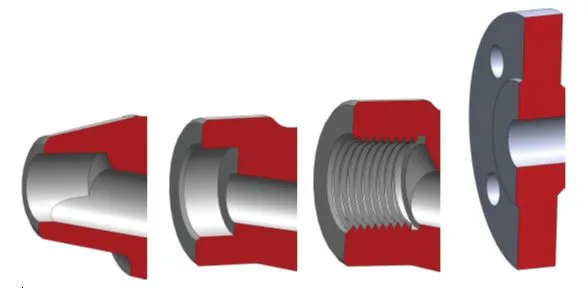

- Присоединение клапанов соответствует EN, DIN, ANSI (ASME), ГОСТ и может быть:
- со стыковой сваркой типа „BW”;
- с типом сварки SW;
- с фланцевыми концами;
- с резьбовыми концами. - Контроль сварных соединений осуществляется ультразвуковым или рентгеновским анализом
- Управление клапанами V46.2 и V40.2 осуществляется:
- Ручное: - ручное рулевое колесо.

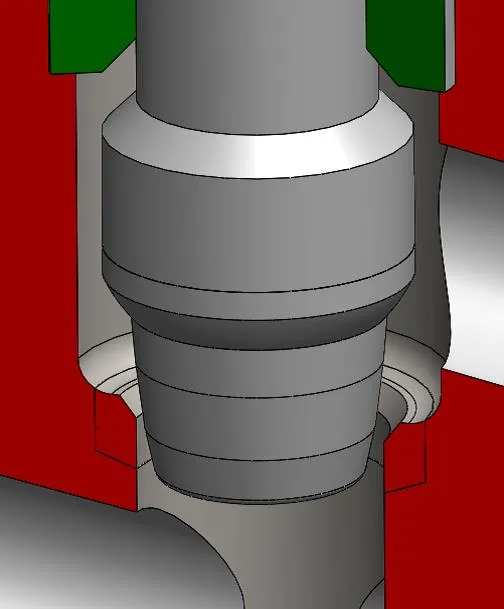

- Электромеханическое: - с электроприводом или пневмоприводом в соответствии с требованиями условий работы и требованиями заказчика. - Испытания клапанов проводятся в соответствии со стандартом EN12266-1,2 или в соответствии с условиями работы и требованиями клиента. Клапаны V46.2 могут быть установлены в любом положении, установка регулирующих клапанов V40.2 должна соответствовать маркировке (стрелочка), показывающей направление движения жидкости (рабочей среды).
- При установке клапана, оснащенного электроприводом, необходимо соблюдать требования по монтажу, указанные производителем электропривода.

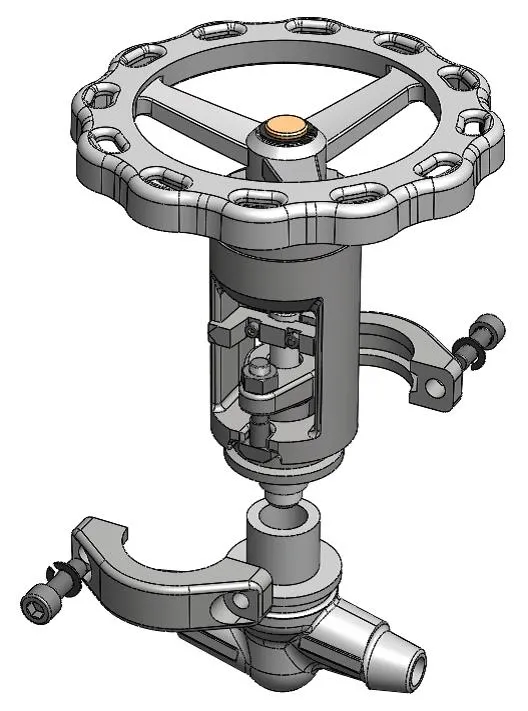

- Клапаны имеют самоуплотняющуюся конструкцию.
- Ремонтопригодную форму седла корпуса корпуса, не требует демонтажа с трубопровода.
- Монолитный шпиндель, стабильность и износостойкость.

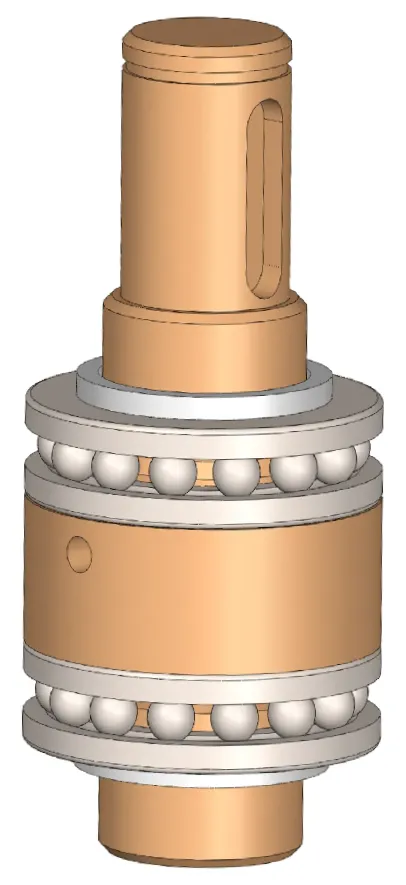

- Ходовая гайка имеет два подшипника, пылесборники и высокотемпературную смазку, гарантирующие длительный рабочий цикл без технического обслуживания.
- Длительный срок службы по сравнению с моделями с болтовым крышкой.
- Унифицированная конструкция дает возможность снизить затраты на запасные части за счет объединения четырех типоразмеров поковок в восемь номинальных размеров клапанов, что обеспечивает сокращение сроков поставки по конкурентоспособным ценам.
- Изготовление присоединительных наконечников по желанию заказчика.
- Возможность изготовления нестандартной конструктивной длины через удлинители и контроля сварного шва рентгеновским анализом.
- Постоянный склад запасных частей.
